炫速系列数码喷墨系统

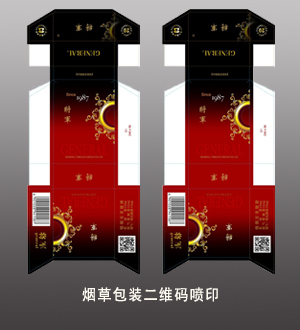

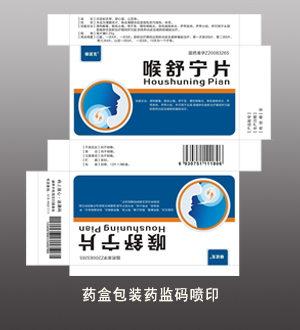

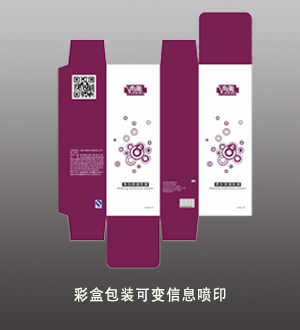

专为烟包类高端客户定制开发,主要应用于烟包、高端药盒喷码、化妆品彩盒喷码、标签喷码等,同时适用于高速印刷机在线加装,如凹印机、柔版等,系统核心控制技术自主研发,不通过第三方技术集成,产品升级可控,提供定制化功能的同时,能持续实现优质升级服务

立即咨询< 返回产品列表
  • 产品特征
  • 规格参数
  • 应用领域

    技术特点

    1.打印单元LED自动对位,减少人工操作;

    2.单张纸双定位功能,提高喷印定位精度;

    3.模板动态调整,减少停机造成的浪费;

    4.任意分辨率的设置,达到喷印质量的更精细控制;

    5.高速自修正功能,适应高速设备自动计算各排喷孔墨滴落到喷印介质的距离,确保不同速度的变化时,喷印质量一致;

    6.墨滴点更小,喷印速度更快,图案更清晰;

    7.模块化定制机柜:机柜布局采用墨路、气路、电路三部分组成,并预留了升级空间,且便于维修更换,更换时无需专业人士拆卸即可按模组整套更换;

    8.最节约的墨路清洗:每组喷头配置了独立的清洗管路,无需共用墨管清洗,减少墨水浪费,只需通过三通阀选择相应供墨或清洗即可;

    9.最智能的自动化控制:整机墨气路及运动部分全部采用PLC控制,抗干扰能力强,且维护方便,使负压控制更精确,喷印单元左右调整精度可达1毫米,减少人工移动的繁琐;

    10.自学习的速度采集器:一般喷印系统通过固定脉冲编码器加上编码轮大小得出相应分辨率。编码轮的大小直径是固定的,但在使用过程中编码轮磨损等原因造成直径变小,导致速度采集数据失真,公司最新板卡结构可以使用不同尺寸编码轮,只需一次校准,即可使用,如后期编码轮直径变小,可以通过校准采集最新的编码轮尺寸;

    11.最优化的纵向分辨率:喷头本身横向分辨率为固定值,纵向分辨率可以根据需要调节,但一般纵向分辨率只有和编码轮对应的尺寸(每个尺寸之间相隔6毫米左右),无法做到无极调整,这样对一维条形码可喷印尺寸就会有很大局限,公司最新板卡可支持无极调整,任何纵向分辨率都可实现。

    12.最优化的墨水过滤系统:从墨桶到墨管装有一级过滤器,从墨管到二级墨盒有墨盒过滤系统,二级墨盒到喷头装有三级过滤器,过滤器全部采用PLAA进口过滤器,通过三级负压控制,提高供墨稳定性,实现高质量的喷印,而且打印品质不会随着打印速度的变化而改变。

    序号

    主要内容

    参数

    备注

    1

    喷头分辨率

    横向 600dpi、纵向200dpi—600dpi

    纵向为走料方向

    2

    喷头宽度

    54mm

    单个喷头

    3

    喷头与介质距离

    0.5mm—2mm 以内

    4

    喷头寿命

    3 —5

    5

    墨滴大小

    15pl10pl5pl

    三级选择

    6

    喷印速度

    单黑 300dpi——220 /分钟

    单黑 400dpi——180 /分钟

    单黑 450dpi——150 /分钟

    单黑 600dpi——120 /分钟

    喷印速度和纵向分辨率、墨滴点大小有关,需保证印刷机张力稳定且需保证材质表面达因值≥40

    7

    喷印内容

    支持 40 多种一维条形码类型(CODE-128ABC,UPC-AE,CODE39 等)

    支持 7 种二维码类型(QRCODEPDF417DATAMATRIXAZTEC 等)

    支持图形文字功能(圆形、三角形、数字、字符、汉字、曲线等)及量子云码、隐形码等特殊码制

    8

    喷印数据库

    支持多种数据库格式(AccessExcelTXTSQL ServerOracle 等),同时可调入多个数据库,实现合版喷印

    9

    喷印定位方式

    深色色块(一般为黑色)

    也可选配识读厚度传感器定位

    10

    喷头升降方式

    气缸升降

    11

    喷头左右移动

    自动移位,精度0.5毫米

    12

    安装支架

    自动横梁

    13

    墨水类型

    UV LED 墨水

    LED冷光源固化

    14

    墨水颜色

    标准配置黑色(Black),可更换标准四色,需清洗墨路;白色或光油需提前说明,墨路配置不同

    15

    喷印介质

    金银卡、白卡、灰板、铜板等纸张;PETPE、铝箔等膜类以及铁板、木板等特殊应用

    材质需达到一定的达因值,具体已测试结论为准

    16

    喷头维护

    一键清洗

    17

    喷头保护

    独立设计的喷头保护装置,方便灵活,完全与外界隔离

    18

    喷印方式

    垂直向下

    19

    供墨方式

    集中供墨,各喷头单独负压控制,精度达到 0.1P

    20

    过滤级别

    采用进口 PALL10μm 过滤器,通过两级过滤,保护喷头

    21

    二级墨站

    稳定负压,减少漏墨,使喷印效果更加稳定

    22

    工作环境

    10-35℃,湿度 20%-60%,防尘空间
